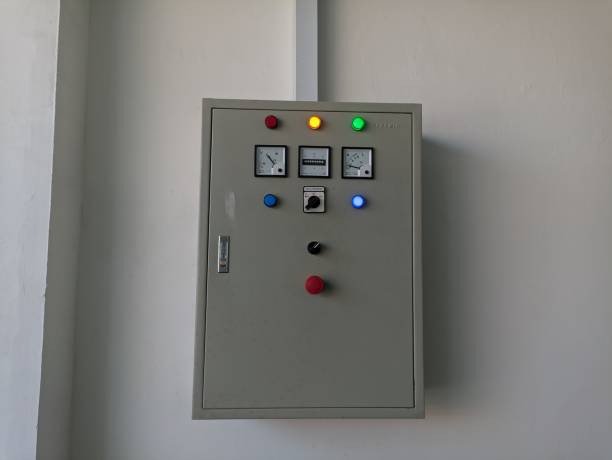

Cara kerja panel ats (Automatic Transfer Switch) pada dasarnya adalah bertindak sebagai jembatan cerdas yang mengatur lalu lintas kelistrikan antara sumber listrik utama (PLN) dan sumber listrik cadangan (genset). Sesuai dengan namanya, alat ini adalah saklar otomatis yang memastikan bahwa bangunan Anda hanya menerima aliran listrik dari satu sumber pada satu waktu, sehingga bentrokan arus (crash) dapat dicegah.
Bagi Anda yang ingin mengetahui bagaimana proses teknis di balik layar saat lampu padam hingga genset mengambil alih, berikut adalah tahapan urutan kerja panel ATS.
1. Kondisi Normal (Standby & Monitoring)
Dalam keadaan normal saat listrik PLN menyala, kontaktor ATS akan berada pada posisi menutup (Close) ke arah jalur kelistrikan PLN dan membuka (Open) jalur ke arah genset. Pada fase ini, panel terus melakukan monitoring tegangan. Aliran listrik dari jaringan utilitas kota dapat mengalir bebas ke dalam bangunan untuk menghidupkan berbagai perangkat beban listrik harian Anda.
2. Mendeteksi Kegagalan Daya dan Memutus Jalur (Isolasi)
Ketika terjadi pemadaman listrik dari PLN, panel ATS akan langsung mendeteksi hilangnya tegangan. Langkah pertama yang dilakukan secara mekanikal adalah memutus arus listrik PLN. Saklar otomatis di dalam panel akan bergeser ke posisi netral untuk mengisolasi jaringan. Hal ini sangat penting agar listrik dari genset nantinya tidak mengalami arus balik (backfeed) ke luar gedung yang bisa membahayakan teknisi PLN yang sedang memperbaiki tiang listrik.
3. Proses Perpindahan Beban Listrik (Transfer)
Setelah terputus dari PLN, panel kontrol (biasanya berkolaborasi dengan modul AMF yang menyalakan mesin genset) akan menunggu mesin genset mencapai kestabilan putaran dan tegangan normal (biasanya memakan waktu beberapa detik). Setelah daya dari genset dipastikan stabil, kontaktor ATS akan bergerak menyambungkan jalur kelistrikan ke arah genset. Proses perpindahan beban listrik pun selesai, dan bangunan Anda kembali menyala menggunakan daya darurat.
4. Normalisasi dan Pengembalian Jalur Kelistrikan (Retransfer)
Saat listrik PLN kembali menyala, ATS tidak langsung memindahkan beban secara mendadak. Panel akan memantau kualitas listrik PLN selama beberapa detik hingga menit untuk memastikan tegangannya benar-benar stabil (bukan nyala-mati berkedip). Setelah aman, saklar akan kembali memutus jalur genset dan secara otomatis memindahkannya kembali ke jalur PLN. Selanjutnya, panel AMF akan mengambil alih untuk mendinginkan dan mematikan genset.
Mengetahui cara kerja panel ats di atas membuktikan betapa vitalnya peran alat ini dalam menjamin transisi energi yang aman, efisien, dan mulus. Sebagai “wasit” kelistrikan, ATS melindungi bangunan dari risiko bentrok arus (korsleting), melindungi teknisi listrik dari backfeed, dan memberikan kenyamanan penuh karena Anda tidak perlu lagi mengoperasikan saklar besar secara manual.
Mengingat perannya yang sangat krusial dan melibatkan arus listrik bertegangan tinggi, pastikan panel ATS Anda terpasang dan dirawat oleh tangan yang tepat.
Butuh sistem kelistrikan otomatis yang 100% aman dan bergaransi? Serahkan urusan jasa instalasi panel ATS dan AMF Anda kepada ahlinya di PT Perkasa Hippo Generator. Dengan tim ahli bersertifikasi, kami siap merancang, merakit, serta melakukan setting kalibrasi panel ATS yang presisi untuk kebutuhan bisnis, pabrik, maupun hunian Anda.
Jamin kelancaran aktivitas Anda tanpa takut gangguan pemadaman. Hubungi PT Perkasa Hippo Generator sekarang untuk konsultasi gratis dan wujudkan otomatisasi genset yang andal hari ini!
FAQ (Frequently Asked Questions)
Apakah panel ATS bisa beroperasi memindahkan listrik tanpa adanya panel AMF?
Bisa, namun Anda akan kehilangan fitur “menyala otomatis”. Tanpa panel AMF, ketika listrik padam, Anda harus pergi ke ruang mesin untuk menghidupkan genset secara manual. Setelah genset menyala dan menghasilkan listrik, barulah panel ATS bekerja memindahkan beban (saklar) ke arah genset secara otomatis. Karena itu, sangat disarankan menggunakan sistem gabungan panel ATS AMF.
Berapa lama jeda waktu perpindahan daya (delay) pada panel ATS?
Jeda waktu (delay transfer) bisa diatur sesuai kebutuhan pada modul kontrol atau timer. Biasanya, jeda perpindahan dari saat PLN padam hingga listrik genset masuk memakan waktu sekitar 10 hingga 15 detik, tergantung dari seberapa cepat genset Anda mampu melakukan pemanasan mesin hingga mencapai tegangan stabil 220V/380V.
Apa yang terjadi jika ATS rusak dan tidak mau berpindah secara otomatis?
Jika sistem motorized atau kontaktor pada ATS bermasalah, sebagian besar panel ATS dilengkapi dengan tuas manual (hendel). Anda dapat membuka pintu panel dan memutar atau menekan tuas tersebut secara fisik untuk memindahkan jalur listrik dari PLN ke genset secara manual demi menjaga kelangsungan operasional sementara.
